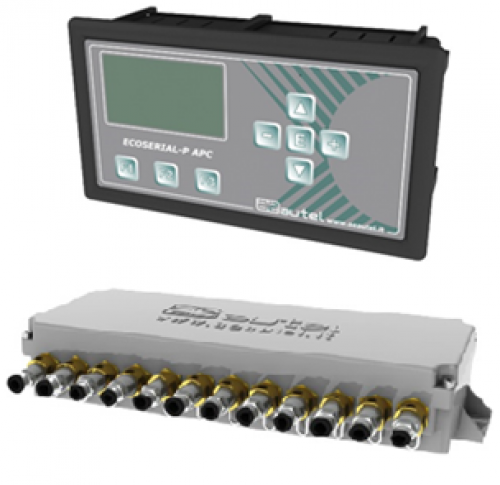

Die Weiterentwicklung der ECOSERIAL-1... mit vielen weiteren Funktionen. Die ECOSERIAL P ist ein Economiser mit eingebautem Druckschalter, der bis zu 26 'Remote Pilot Box'-Module ansteuern kann. Über ein LCD-Display ist es möglich, den erfassten Druck, den Spülenddruckschwellenwert, den maximalen Spülvordruck in Echtzeit zu überwachen.
Technische Details
| Makro-Funktionen |
Funktionen |
Werte |
| Abmessungen |
Externe Abmessungen (L x H x B mm) |
189x103x76.7 |
| Temperatur |
Betriebstemperatur (°C) |
-10...+60 |
| mit Verstärkerplatine |
-10...+60 |
|
| Stromversorgung |
Stromversorgungsbereich (Standard) |
90-270Vac 50-60Hz |
| Stromversorgungsbereich mit Verstärkerplatine |
24Vac +15%/-5% 50-60Hz oder 33Vdc stabilisiert |
|
| Stromversorgungsbereich (optional) |
24Vac/Vdc |
|
| Leistungsaufnahme |
40W |
|
| Anzeige |
Anzeigetyp |
LCD |
| Auflösung |
128x64 |
|
| Anzeigefarbe (Standard) |
Bernstein |
|
| Eingänge |
Digitaleingänge (Anzahl) |
5 opto-isolierte Eingänge |
| Drucksensor |
OK |
|
| Druckbereich |
-99/+999mmH2O |
|
| Ausgänge |
Relaisausgänge (Anzahl) |
4 |
| Leistungsrelais-Ausgang |
10A/250Vac, 10A/30Vdc, 5A/250Vac, 5A/24Vdc |
|
| 4-20mA Ausgang |
optional |
|
| Funktionen |
Zyklisches Management |
OK |
| Differenzdruckmanagement |
OK |
|
| Springende Ventile |
OK |
|
| Ferngesteuerter Start/Stopp |
OK |
|
| Smart |
OK |
|
| Vorabbeschichtung |
OK |
|
| Nachreinigung |
OK |
|
| Reinigungszyklus |
OK |
|
| Steuerung gebrochener Spulen |
OK |
|
| Steuerung gebrochener Manschetten mit D.Sonde |
OK |
|
| Serielle Anschlüsse |
RS485 |
optional |
| System |
Maximale Anzahl verwalteter Treiber |
26RPB |
| Treiber mit Verstärkerkarte |
max. 26RPB in Reihe und max. 7 Leitungen parallel |
|
| Typ |
MASTER |
|
| Anschließbarer Treibertyp |
RPB |
|
| Treiberbefehlstyp |
SPANNUNGSBUS |
|
| Prüfungen |
Tasten (Anzahl) |
10 |
| Anwendung |
Typ |
Lufttank Gasturbine |
